在小家電和智能家居產品的電源設計中，很多場景只需要一個穩定的5V輸出，功率也不大，但要求成本低、外圍簡單、可靠性高。聚元微推出的PL338x系列中的PL3382，就是專門針對這類需求設計的非隔離降壓型恒壓芯片，固定輸出5V，最大電流275mA，用SOP8封裝實現了高集成度和易用性。
PL3382是一款AC/DC非隔離降壓型恒壓輸出芯片，適用于90Vac~265Vac全電壓輸入的非隔離電源場景。它內部集成了高壓功率開關管（BJT），采用專利的電壓電流控制技術，無需外部電壓反饋網絡和電流檢測電路，就能實現精確的恒壓輸出和電流調節。
核心亮點：復合模式控制——輕載時工作在PFM模式降低功耗，負載增加時逐漸進入PWM模式保證效率，實現低靜態功耗、低音頻噪音、高效率的平衡。
PL3382采用SOP8封裝，管腳分布如下：
設計提示：
VCC有兩個引腳（1腳和3腳），內部是連通的，可以并聯一個旁路電容
C引腳（5~8腳）是功率管集電極，4個腳并聯可以分散電流、降低熱阻，PCB布局時建議這4個腳都連到輸入高壓母線
NC腳（4腳）懸空即可，不要接地或接其他信號
輸出電壓：固定5V，精度±5%
集成度：內置高壓功率管 + 高壓啟動電路 + 采樣電路
控制方式：專利電壓電流控制，無需外部反饋和電流檢測
工作模式：復合模式：輕載PFM → 重載PWM，低噪音高效率
EMI優化：內置抖頻技術，減小電磁干擾
效率優化：自適應控制技術，提高效率
保護功能：VCC欠壓/過壓、逐周期限流、輸出開/短路、過溫
封裝：SOP8
幾個實用優勢：
省外圍：不需要TL431、光耦、電流檢測電阻，BOM極簡
無異音：PFM/PWM復合模式切換平滑，避免了傳統PWM在輕載時的音頻噪音
高耐壓：內置功率管集電極-基極擊穿電壓700V（PL3382），應對電網波動有余量
精度夠用：±5%輸出電壓精度，滿足MCU、繼電器、傳感器等5V負載需求

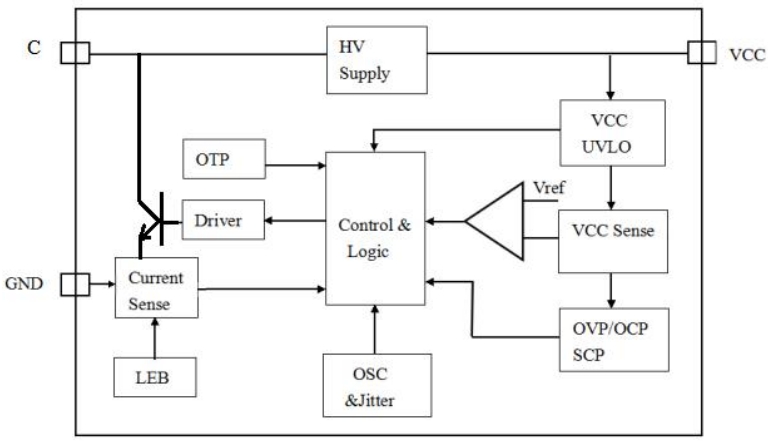

芯片內部主要功能模塊：
高壓供電（HV Supply）：從C腳（高壓母線）取電，給VCC電容充電，實現自啟動
VCC UVLO：欠壓鎖定，VCC達到開啟閾值后芯片開始工作，低于關斷閾值時停止
VCC Sense：采樣VCC電壓，用于恒壓控制和過壓保護
Control & Logic：核心控制邏輯，協調PFM/PWM模式切換
Driver：驅動內置功率BJT
Current Sense + LEB：電流檢測 + 前沿消隱，逐周期限流保護
OSC & Jitter：振蕩器 + 抖頻，優化EMI
OVP/OCP/SCP：過壓、過流、短路保護
OTP：過溫保護
工作過程：啟動時高壓電路從C腳給VCC充電 → VCC達到開啟閾值后芯片工作 → 功率管開關，電感儲能/釋放 → 輸出電壓建立后由輸出通過反饋二極管給VCC供電 → VCC Sense采樣閉環調節占空比 → 輕載時自動降頻進入PFM，重載時進入PWM → 各種保護實時監控。

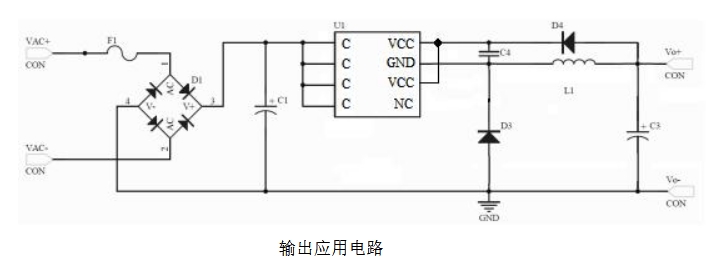

輸入端：交流輸入經保險絲F1 → 整流橋D1 → 輸入濾波電容C1
功率級：PL3382的C腳（5~8腳）接高壓母線 → 功率管內置開關 → 功率電感L1儲能 → 續流二極管D3續流 → 輸出電容C3濾波
反饋供電：輸出電壓通過二極管D4給VCC供電（C4為VCC電容）
輸出：Vo+ / Vo- 提供5V/275mA
設計要點：
續流二極管：建議用低導通壓降的快速恢復二極管，提高效率；反向擊穿電壓不低于輸入電容耐壓
假負載：空載或輕載時建議加假負載電阻，防止輸出電壓不穩定，但阻值要合適，避免靜態功耗過大
電感選擇：最大負載時芯片工作在CCM模式，電感紋波系數r建議不小于0.25，按公式 L = Vout(Vin-Vout) / (Vin × F × ΔIL) 計算
峰值電流：IL_peak = Iout + ΔIL/2，設計電感時注意飽和電流要大于這個值
PL338x系列提供三個型號，根據輸出電流需求選擇：
| 型號 | 最大負載電流（溫升≤40℃） | 峰值電流 | 功率管耐壓 | 功率管飽和電流 |
|---|---|---|---|---|
| PL3381 | 200mA | 375mA | 700V | 500mA |
| PL3382 | 275mA | 600mA | 700V | 750mA |
| PL3383 | 350mA | 750mA | 800V | 1000mA |
選型建議：
5V/200mA以下（如簡單控制板、傳感器）→ PL3381
5V/275mA（如帶繼電器的小家電、顯示板）→ PL3382
5V/350mA（如稍大功率的模塊供電）→ PL3383
PL3382主要面向以下場景：
主控芯片供電電源：給5V MCU、單片機供電
小家電輔助電源：電飯煲、電磁爐、風扇等控制板供電
智能家居：智能開關、插座、傳感器節點
其他類電源應用：替代線性穩壓、RCC電源等老舊方案
輸入電容：全電壓輸入建議按2μF/W計算
功率電感：根據最大負載和輸入電壓計算，注意飽和電流余量
VCC電容：靠近VCC和GND引腳，保證啟動和穩定
輸出電容：根據紋波要求選擇，一般470μF以上
假負載：空載不穩定時加，建議2kΩ~10kΩ
續流二極管：快恢復型，耐壓≥輸入電容電壓
PCB布局：C腳（高壓側）鋪銅面積適當，利于散熱；功率環路盡量短
工作溫度：-20℃~+85℃，注意散熱設計
PL3382是聚元微針對小功率5V供電市場推出的高集成度非隔離降壓方案。它用SOP8封裝把高壓功率管、啟動電路、控制邏輯、保護功能全部集成進去，外圍只需少量阻容感和二極管就能實現220V轉5V/275mA。復合模式控制讓它在輕載時省電、重載時高效，內置抖頻還省了EMI濾波器件。
