GP8892SEH 是一款自供電原邊反饋 PWM 控制芯片，采用 SOP7 貼片封裝，主打"省外圍、高精度、低待機"路線。它內置功率三極管，無需外置功率管，同時集成了 FB 下偏電阻和 CS 采樣電阻，外圍元件極少，特別適合做 5V2A（10W）級別的隔離型充電器、適配器，可直接替代 MT3723 等同類芯片。
GP8892SEH 是一款原邊反饋（PSR）恒壓恒流控制芯片，采用反激式拓?fù)洌畲笾С?10W 功率等級。它的核心思路是把能集成的都集成進去——內置功率三極管、內置 FB 下偏電阻、內置 CS 采樣電阻、內置環路補償，讓外圍電路精簡到極致。
芯片采用自供電技術，不需要輔助繞組給 VCC 供電，進一步簡化了變壓器設計。同時支持特有的輸出線損補償技術，可以自動補償輸出電流在傳輸線上的壓降，保證負載端電壓穩定。
待機功耗控制在 75mW 以內，滿足六級能效標準，適合出口型充電器應用。
自供電原邊反饋：無需輔助繞組供電，無需光耦和次級控制電路
內置功率三極管：無需外置功率管，節省成本和空間
內置 FB 下偏電阻及 CS 采樣電阻：外圍更簡潔，減少元件數量
內置環路補償：無需外部補償電路，系統穩定性好
高精度恒壓恒流：輸出電壓電流控制精準
超低待機功耗：≤75mW，滿足能效標準
可調輸出線損補償：自動補償線纜壓降，改善負載調整率
PWM+PFM 混合模式：重載 PWM 高效率，輕載 PFM 低損耗
完善的保護功能：
開路保護
輸出短路保護
過壓保護（OVP）
欠壓保護（UVLO）
過溫保護（OTP）
次級肖特基短路保護
單周期最大電流關斷機制：避免三極管過流失效，提高可靠性
SOP7 封裝：體積小，適合緊湊型充電器
GP8892SEH 采用 SOP7 封裝，7 個引腳：
封裝絲印：GP8892SEH YWWXX（Y 為年份代碼，WW 為生產周期，XX 為隨機碼）
訂購信息：盤裝 4000 顆/盤。

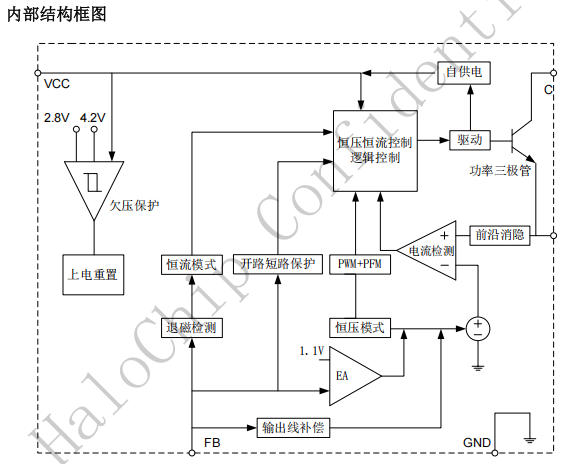

芯片內部主要功能模塊：
自供電電路：從高壓母線取電，無需輔助繞組供電
欠壓保護（UVLO）：VCC 上升閾值 4.2V，下降閾值 2.8V，帶遲滯防止抖動
上電重置：系統上電時自動復位
恒壓恒流控制邏輯：核心控制單元，協調各模塊工作
驅動電路：驅動內置功率三極管
功率三極管：集成的高壓功率開關管
電流檢測 + 前沿消隱：檢測原邊電流，防止誤觸發
EA 誤差放大器：1.1V 基準，比較反饋電壓與基準，調節輸出
恒壓模式 / 恒流模式：根據負載自動切換
退磁檢測：檢測變壓器退磁完成，實現谷底導通
PWM+PFM 控制：重載 PWM、輕載 PFM，優化全負載效率
開路短路保護：檢測異常狀態并保護
輸出線補償：補償輸出線纜壓降

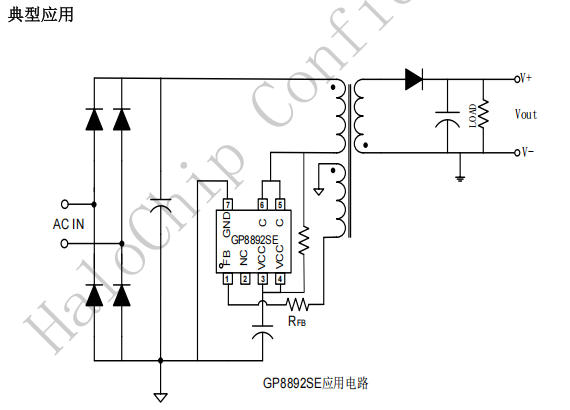

GP8892SEH 的典型應用是原邊反饋反激式開關電源，適用于 5V2A 充電器、適配器等。
輸入端：AC 輸入經整流橋整流、濾波電容濾波，得到高壓直流
功率級：內置三極管的 C 極（5、6 腳）連接變壓器原邊繞組
反饋網絡：輔助繞組通過分壓電阻連接到 FB 端（1 腳），實現輸出電壓采樣
VCC 供電：自供電電路從高壓母線取電，3、4 腳接旁路電容
輸出端：次級繞組 + 整流肖特基二極管 + 輸出濾波電容
啟動階段：上電后，自供電電路從高壓母線給 VCC 電容充電，達到 4.2V 啟動閾值后芯片開始工作。
恒壓模式：正常負載時，F(xiàn)B 端采樣輔助繞組電壓，內部 EA 比較后調節 PWM 占空比，穩定輸出電壓。
恒流模式：負載加重、輸出電壓下降時，芯片切換到恒流模式，保持輸出電流恒定。
輕載/空載：系統自動進入 PFM 模式，降低開關頻率，減少開關損耗，待機功耗 ≤75mW。
保護機制：
輸出短路時觸發短路保護
電壓異常時觸發 OVP/UVLO
過溫時 OTP 保護
單周期過流時立即關斷，保護三極管
| 參數 | 典型值 |
|---|---|
| 最大輸出功率 | 10W（5V/2A） |
| 待機功耗 | ≤75mW |
| VCC 啟動閾值 | 4.2V（上升）/ 2.8V（下降） |
| EA 基準電壓 | 1.1V |
| 封裝 | SOP7 |
| 內置功率管 | 三極管（C 極引出） |
手機、無繩電話、PDA、MP3 等便攜式設備充電器
5V2A 電源適配器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源
GP8892SEH 可以直接替代 MT3723，兩者在功能定位、封裝形式（SOP7）、應用電路等方面高度兼容。GP8892SEH 的優勢在于：
外圍更簡潔（內置 FB 下偏電阻和 CS 采樣電阻）
內置環路補償，無需外部補償元件
自供電設計，省去輔助繞組供電電路
保護功能更完善（增加次級肖特基短路保護等）
GP8892SEH 是一款非常省心的原邊反饋電源芯片，核心賣點是"極簡外圍"。內置功率三極管、內置采樣電阻、內置補償電路、自供電設計，讓整顆芯片的外圍元件少到不可思議。對于做 10W 以內的隔離型充電器，特別是成本敏感、空間受限的產品，這顆芯片能大幅降低 BOM 成本和 PCB 面積。同時它兼顧了性能和可靠性——高精度恒壓恒流、75mW 超低待機、完善的保護機制、單周期過流關斷，讓產品既能過能效認證，又能長期穩定工作。
