在小功率隔離電源設計中，光耦+TL431的反饋環路既占成本又占空間。芯茂微電子推出的LP3715AL，用一顆SOP-8芯片實現了原邊反饋（PSR）控制，無需光耦、無需431、甚至無需啟動電阻和VCC供電二極管——把"極簡"做到了極致。
| 參數 | 全電壓(90~265Vac) | 單高壓(176~265Vac) |
|---|---|---|
| 輸出功率 | 6W (5V/1.2A) | 10W (5V/2A) |
| 拓?fù)?/td> | 反激式，原邊反饋 | 反激式，原邊反饋 |
| 功率管 | 內置BJT | 內置BJT |
| 封裝 | SOP-8L | SOP-8L |
核心特點：自供電、無啟動電阻、無VCC二極管、無FB下偏電阻、固定峰值電流——五"無"設計，外圍極簡。
LP3715AL把傳統反激方案中的分立器件幾乎全部?jī)?yōu)化：
內置高壓BJT：耐壓750V，飽和電流0.5A，無需外置MOS或三極管
自供電電路：無需輔助繞組VCC供電二極管，芯片自己搞定供電
啟動電路：僅需1μA啟動電流，無需外部啟動電阻
固定峰值電流：IPK=400mA內置，無需外置限流電阻
FB下偏電阻：內置，外接電阻數量再減一顆
線電壓補償：內置，優化輸出電流一致性
線損補償：固定補償，省掉外部補償網絡

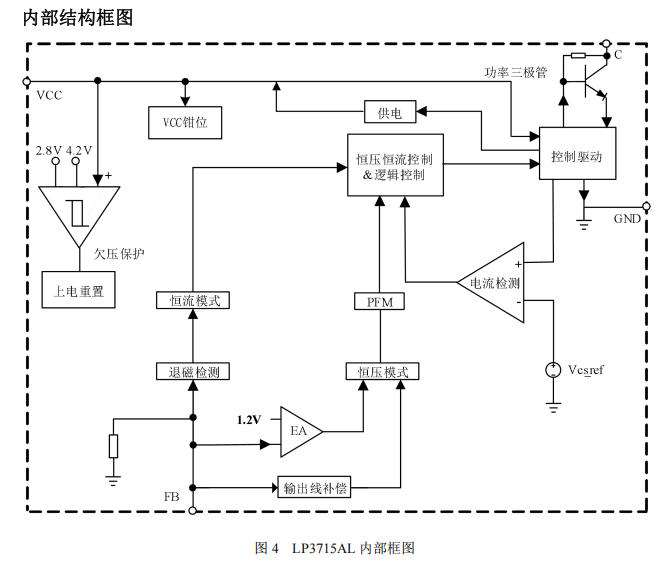

從內部框圖可見，芯片包含：
功率三極管：高壓BJT，C極引出到5/6/7/8腳
恒壓恒流控制：通過FB采樣實現閉環
退磁檢測：檢測變壓器退磁完成，決定下次開通時機
PFM調制：輕載降頻，優化效率
保護模塊：VCC鉗位、欠壓、過溫、短路保護
特點：僅原邊+副邊兩個繞組，無輔助繞組。
工作原理：
芯片上電后，通過內置BJT集成的電阻對VCC電容充電
VCC達到4.2V啟動閾值，芯片開始工作
工作后由內部專利供電電路維持VCC
FB腳通過原副邊匝比和外置電阻RFBH1、RFBH2反饋輸出電壓
外圍元件（極少）：
輸入：整流橋、母線電容
功率級：芯片U1、變壓器T1（雙繞組）
輸出：整流二極管、輸出電容
反饋：RFBH1、RFBH2兩顆電阻
特點：增加輔助繞組Nf，F(xiàn)B采樣更直接。
優勢：反饋信號更穩定，適合對輸出精度要求更高的場合。

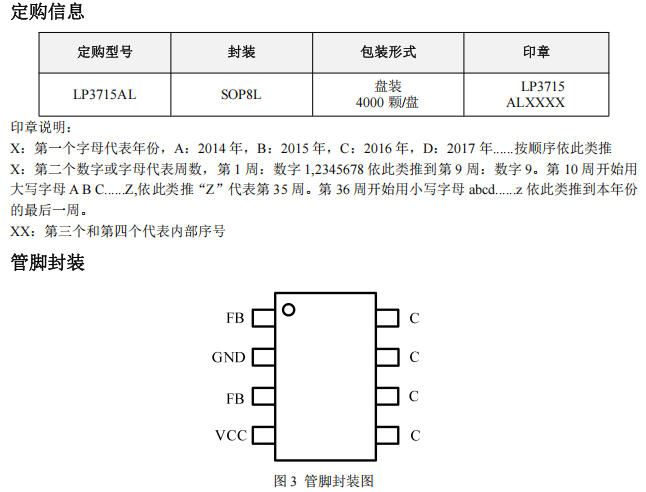

SOP-8L封裝，8個引腳：
| 引腳 | 名稱 | 功能說明 |
|---|---|---|
| 1, 3 | FB | 反饋電壓輸入端，恒壓設置腳。雙繞組時接分壓電阻，三繞組時接單顆電阻 |
| 2 | GND | 芯片地 |
| 4 | VCC | 芯片電源，就近接旁路電容（建議緊靠芯片） |
| 5,6,7,8 | C | 內置功率三極管集電極，四個腳連在一起接變壓器原邊 |
設計注意：
C腳(5/6/7/8)必須全部連在一起，不能只用其中一兩個
VCC旁路電容必須緊靠VCC和GND腳，降低噪聲
FB分壓電阻必須靠近FB引腳，節點遠離變壓器原邊動點
| 參數 | 典型值 | 說明 |
|---|---|---|
| VCC啟動電壓 | 4.2V | 芯片開始工作 |
| VCC欠壓保護 | 2.8V | 低于此值關斷 |
| VCC鉗位電壓 | 5.1V | 保護內部電路 |
| 啟動電流 | 1μA | 極低，降低待機 |
| 工作電流 | 200μA | 正常工作消耗 |
| 待機電流 | 60μA | 輕載待機 |
| 峰值電流閾值 | 400mA | 固定，逐周期限制 |
| 前沿消隱 | 450ns | 防止誤觸發 |
| 退磁比例 | 66% | 固定，決定恒流點 |
| FB基準電壓 | 1.20V | 恒壓閉環參考 |
| FB基準電流 | 105μA | 用于電阻計算 |
| 最大工作頻率 | 60kHz | 建議不超過此值 |
| 最小工作頻率 | 50Hz | 空載降頻 |
| 線損補償電流 | 6.5μA | 滿載補償 |
| 短路保護閾值 | 0.5V | FB<0.5V且24ms觸發 |
| 過溫保護 | 150°C | 30°C遲滯 |
峰值電流 vs 負載
恒壓模式下，峰值電流IPK始終固定在IPKMAX（400mA），不隨負載變化。
工作頻率 vs 負載
空載：頻率降至FSWMIN（50Hz）
滿載：頻率升至系統設計值（建議<60kHz）
頻率隨負載線性增加，實現PFM調制
LP3715AL最適合這些場合：
| 應用 | 說明 |
|---|---|
| 適配器/充電器 | 5V輸出，手機、小設備充電 |
| LED驅動電源 | 恒流特性適合LED恒流驅動 |
| 線性電源升級 | 替代低效線性電源，提升效率 |
| RCC電源升級 | 替代自激振蕩RCC，提高穩定性 |
| 小家電輔助電源 | 需要隔離的場合 |
設計時重點關注變壓器匝比計算和FB電阻選型，這兩個參數直接決定輸出電壓和電流。參考官方提供的雙繞組或三繞組典型應用，一般都能快速調試成功。對于追求極致簡單和低成本的小功率隔離電源，這是一顆值得放入選型清單的芯片。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1045230911089.html?spm=a28888.manage-offer.0.0.262271975a5hGa
