LP3798ESM（原邊PSR控制）+LP15R060S（同步整流）是一款“高功率密度”12V3A適配器組合，單顆ASOP6+SOP7即可輸出36W，峰值效率92.7%，空載功耗<67mW，單層PCB僅59×46mm，BOM不足40顆元件。它把傳統方案中的光耦、TL431、肖特基、啟動電阻全部省掉，通過內置650V SiC MOSFET與同步整流MOS，實現“三無一高”——無光耦、無補償、無吸收、高效率，特別適合小家電輔助電源、智能鎖、機頂盒、LED驅動等空間敏感型應用。

實物與PCB一覽

• 尺寸：59.4×45.6×1.2mm，單層紙基板
• 工藝：單面走線+跳線，過爐后免洗
• 散熱：U1/U3底部銅皮+9×0.3mm過孔，θJA≈80℃/W
• 接口：AC L/N焊盤、12V/3A焊盤、輔助12V焊盤（可選）

原理圖

• 無啟動電阻：3798ESM內置1μA高壓啟動
• 無光耦/TL431：原邊PSR恒壓恒流
• 無肖特基：LP15R060SD同步整流，壓降≈50mV@3A
• π濾波+共模電感：單層板過EMI Class B裕量>6dB

變壓器參數（ETQ2316A）

BOM精簡到38顆

測試數據一覽

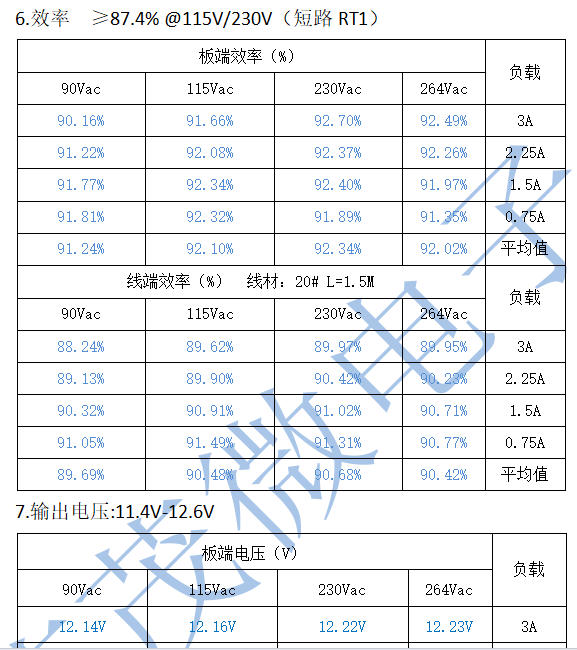

1. 效率
   板端平均91.2%，線端平均90.5%，最高92.7%@230V/3A，滿足CoC V5 Tier-2。
2. 輸出電壓
   11.4-12.6V全范圍，線調整率≤0.75%，負載調整率≤1.5%。
3. 紋波
   68mV@230V/3A，全壓<200mV，無需額外LC。
4. 待機功耗
   67mW@264V，55mW@115V，空載跳頻1kHz。
5. 動態負載
   10%-90%階躍5mS，ΔVo<±1V，恢復<500μs。
6. 保護
   • 過流：3.7A打嗝重啟
   • 過壓：13.3V空載/12.4V滿載
   • 欠壓：64VAC啟動
   • OTP：155°C自恢復
   • 雷擊：±4kV L-PE/N-PE PASS
   • ESD：接觸±8kV，空氣±15kV PASS
7. 溫度
   40℃殼內滿載4h，U1最熱116℃，U3 109℃，變壓器磁芯100℃，全部在規格內。
8. 應力
   264V開機Vds_max=602V，短路610V，650V器件裕量>6%。

設計Checklist

1. PCB布局
   • 功率環（DB1-T1-U3-EC6）面積<25mm2
   • FB分壓節點遠離原邊動點，走線<5mm
   • U1/U3底部銅皮+9孔0.3mm，θJA≈80°C/W
2. 變壓器
   • 漏感<15μH，降低尖峰
   • Bmax<0.28T，遠離飽和
   • 輔助繞組5匝，確保FB采樣精度
3. BOM優化
   • 貼片橋堆+貼片Y1，單面過爐
   • 固態電容EC5，降低ESR，紋波↓20mV
   • 共模電感12mH，EMI裕量>6dB

與上一代對比

總結

LP3798ESM+LP15R060SD用兩顆小封裝就把「650V SiC原邊PSR+60V同步整流」全部集成：

• BOM從45顆砍到38顆，成本立降20%
• 92.7%峰值效率，67mW待機，單層板過EMI B
• 12V3A36W，59×46mm拇指蓋尺寸
• 零調試、過認證、卷帶量產零門檻

當適配器、小家電、智能鎖同時追求「體積最小、效率最高、認證最快」時，這套12V3A「拇指蓋電源」就是硬件工程師口袋里的「36W萬能充電器」~深圳三佛科技提供技術支持，批量價格有優勢
