FM3773LB 是一顆 反激式隔離型原邊反饋（PSR）開關電源芯片，內部集成 850 V 大功率 BJT，采用 SOP-7 封裝，目標功率 5 W（5 V/1 A）。最大亮點：無需光耦、無需 TL431、無需次級電流檢測，即可實現 ±3 % 恒壓精度、±5 % 恒流精度，待機功耗 < 75 mW，專為手機充電器、LED 驅動、機頂盒輔助電源等“空間小、成本低、交期緊”場景設計。

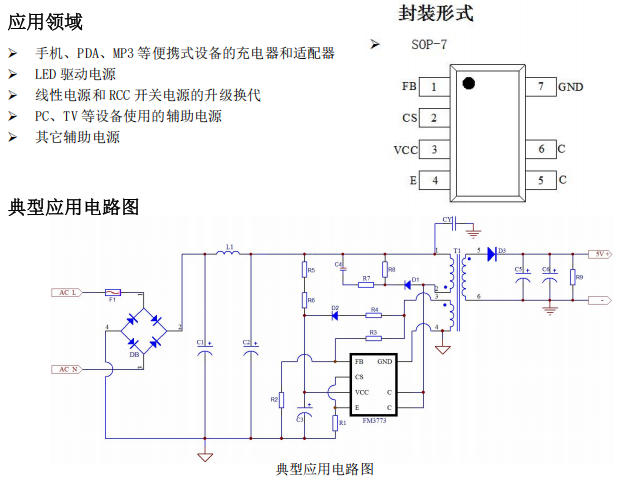

典型應用電路

BOM 極簡：

• 電流檢測：Rcs 一顆 1 % 電阻
• 電壓反饋：RFBU、RFBD 兩顆 1 % 電阻
• VCC 電容：10 μF/25 V X7R
• 輸出電容：470 μF ×1（低 ESR）
• 無 Y 電容設計，傳導 EMI 余量 > 6 dB

管腳封裝與定義（SOP-7）

內部框圖：一顆芯片 = 控制器 + BJT + 保護器

關鍵模塊：

• QR 控制：谷底導通，最高 55 kHz，效率提升 2 %
• 線補：隨負載增大自動抬高 FB 基準，補償電纜壓降 3 %/6 %/9 % 可選
• CC 算法：原邊 Ipks 采樣 + 退磁時間計算，恒流精度 ±5 %
• CV 算法：輔助繞組平臺電壓與 2 V 基準比較，恒壓精度 ±3 %

電氣亮點速覽

調試錦囊

1. CC 點校準：
   IOUT = 0.5 × 500 mV × NPS / Rcs
   NPS = Np/Ns，Rcs 1 % 精度即可
2. 線補調節：
   增大 RFBU、RFBL 阻值，線補電流 60 μA 自動抬升 FB 電壓
3. QR 變壓器：
   漏感 < 5 μH，諧振頻率 40-55 kHz，避免谷底錯位
4. EMI 優化：
   C/E 腳鋪銅 < 10 mm × 10 mm，RCD 吸收并 100 pF 小電容，抑制振鈴

實測效率（Demo 板 5 V/1 A）

總結

FM3773LB 用 一顆 SOP-7 芯片 + 2 顆電阻 + 1 顆電容 就把 5 W 充電器做成“三無”產品：無光耦、無 TL431、無次級電流檢測。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
